Bungard CCD Portaalfrees 400x300x36mm

Bericht door raoulvdr » 12 sep 2018 08:44

Beste forumleden,

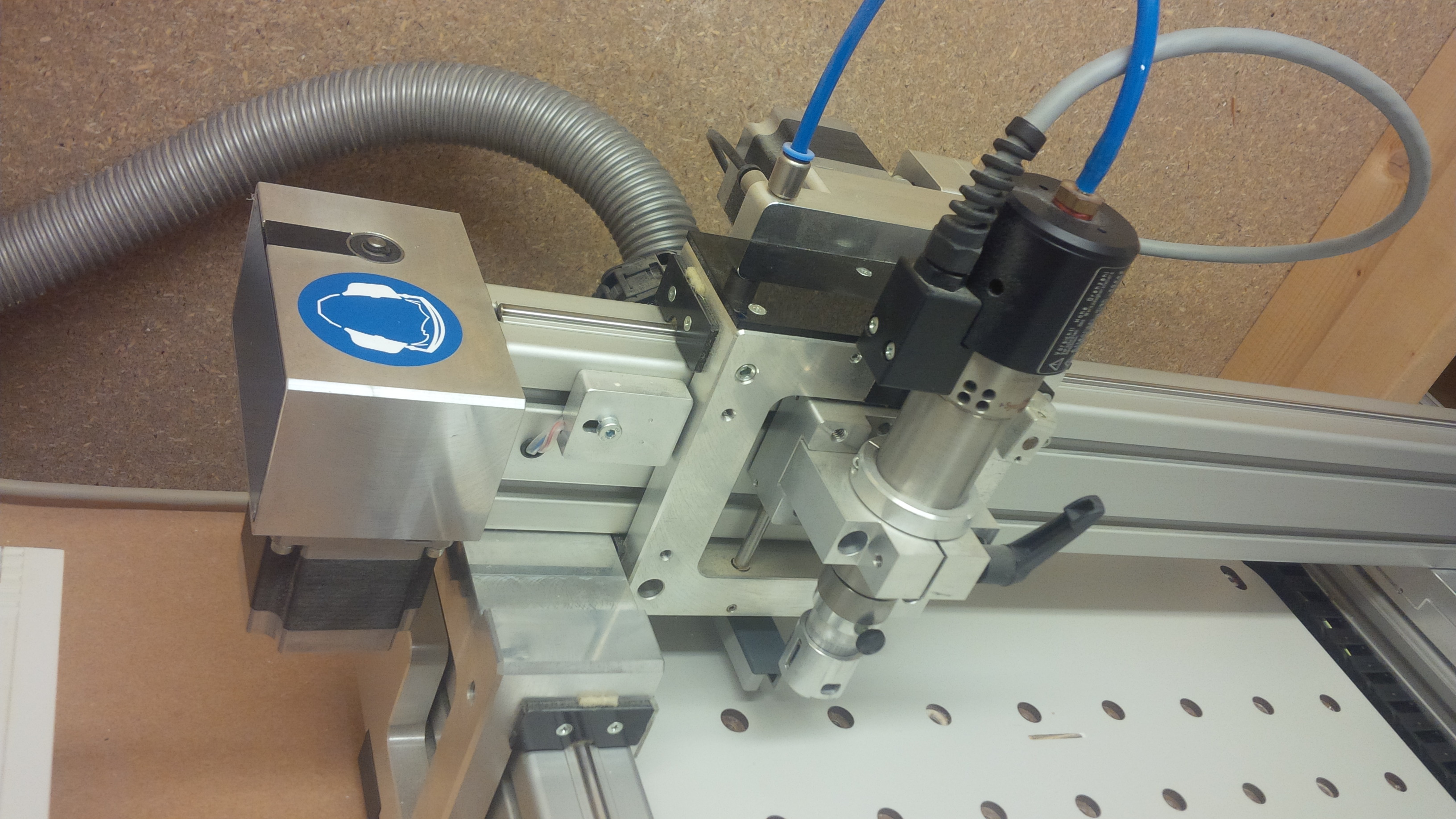

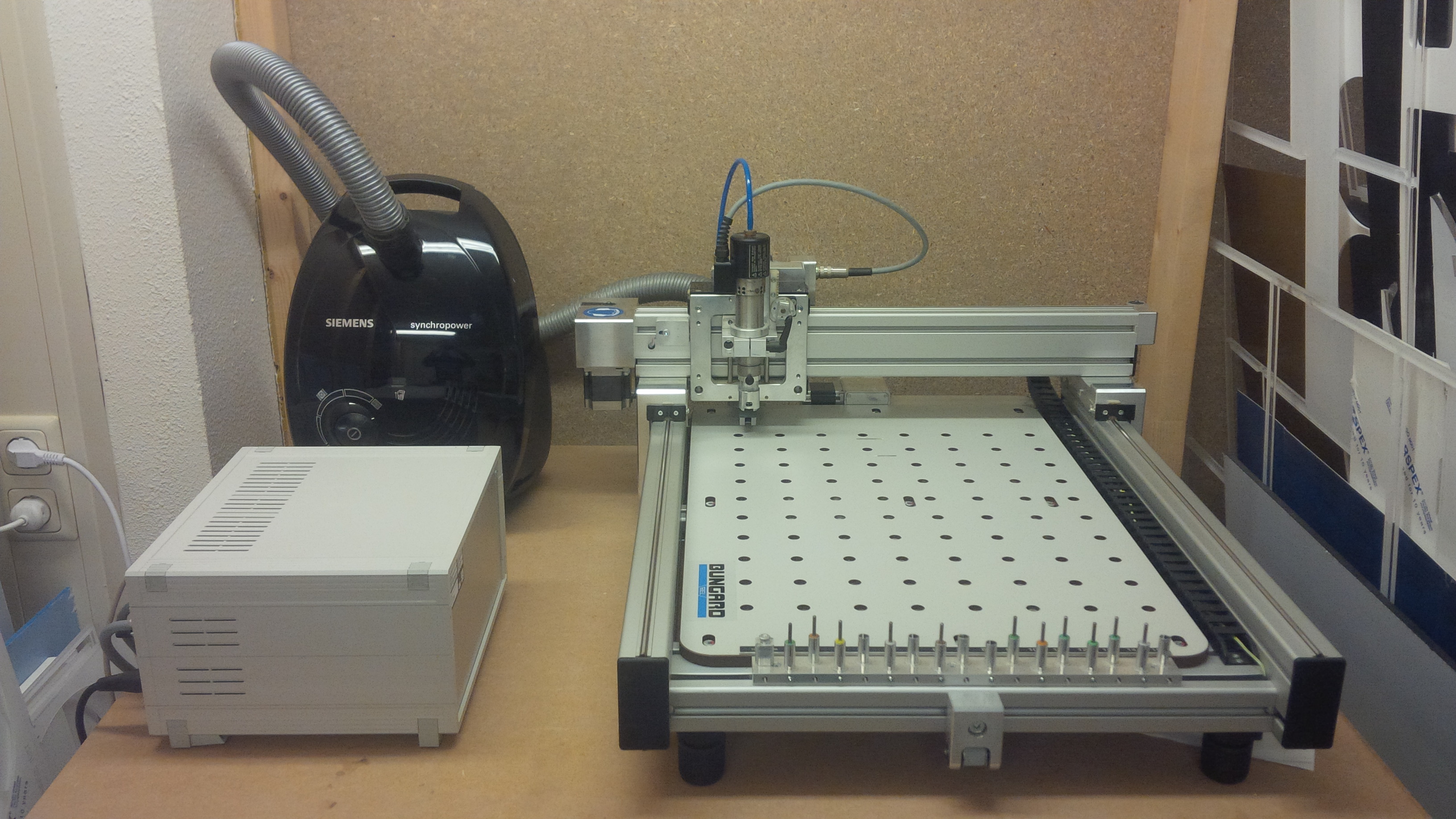

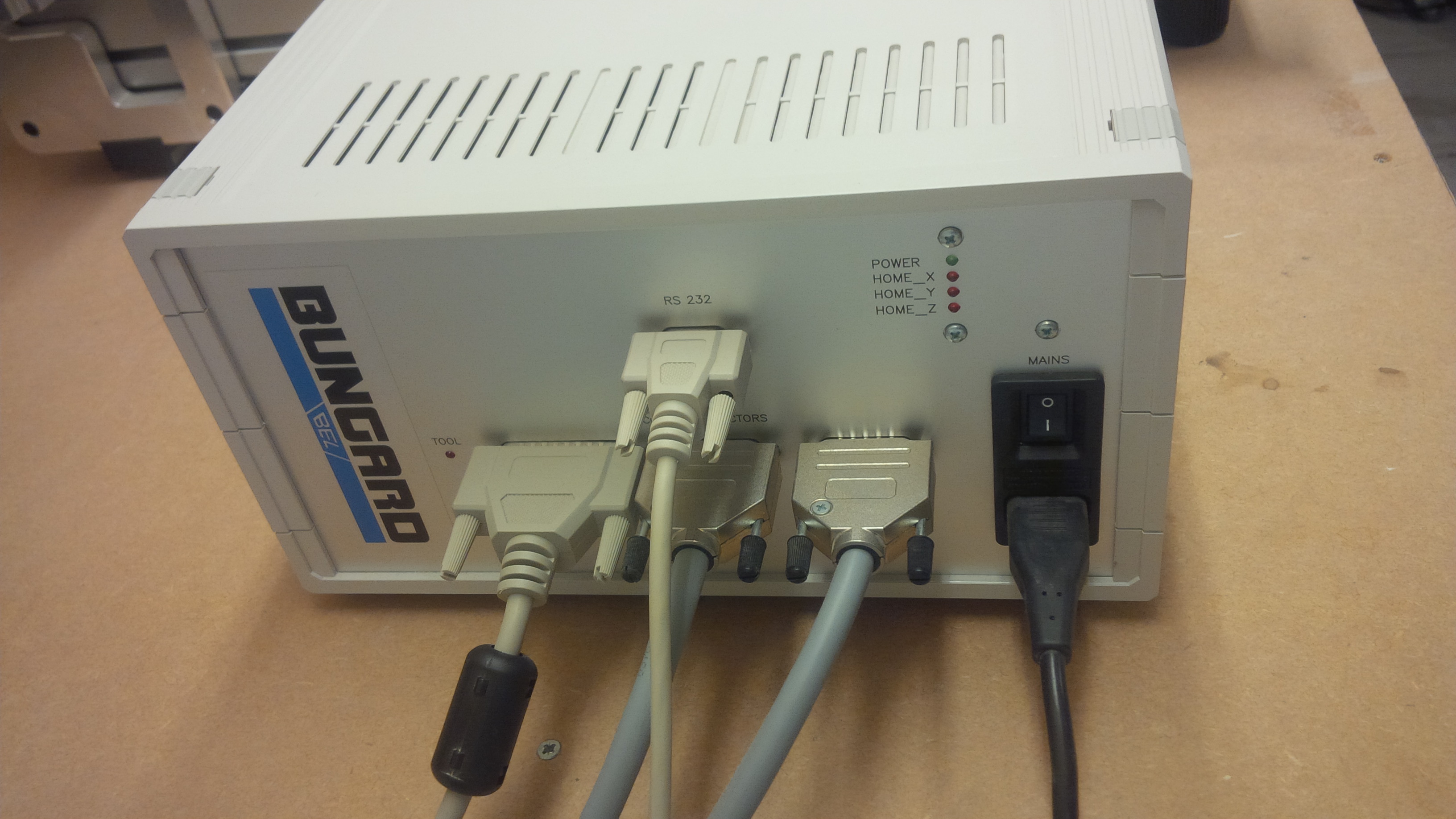

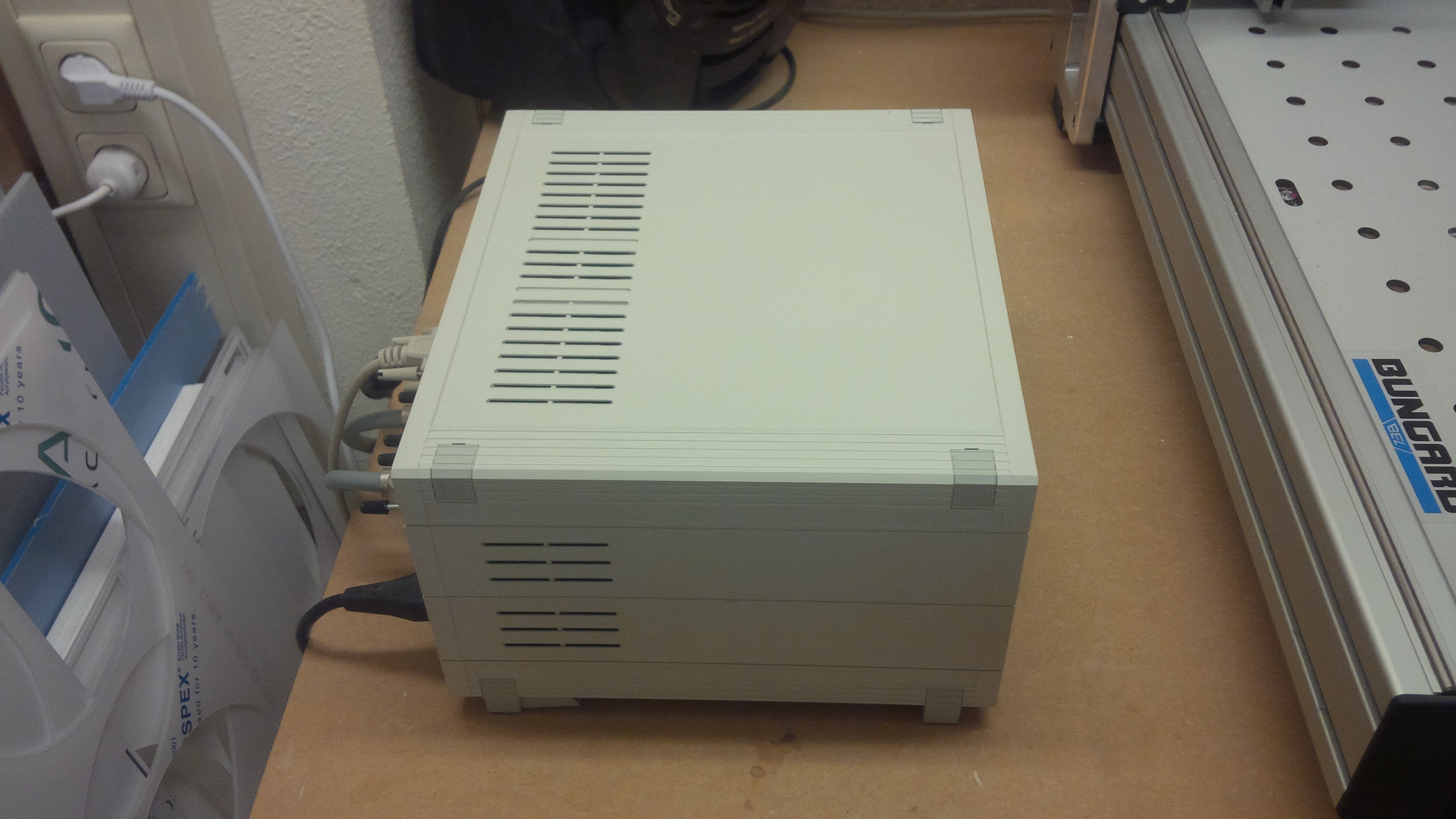

Ik heb hier nog een portaalfrees staan van het type 'CCD/ATC' van de firma 'Bungard'. Deze heb ik in 2015 aangeschaft, maar helaas niet lang gebruikt. Als de frees 100 uur heeft gedraaid zijn het er veel. Vanwege verhuisplannen (lees emigreren) ben ik genoodzaakt om de hobby te beëindigen en hoop dat deze frees nog vele uren bij iemand mag draaien. De richtprijs is €4500 met alle accessoires, controller, freesjes (>50), stofzuiger, kabels, etc. etc.

Zelf heb ik deze gebruikt om printplaten (glasvezel) en frontplaten (aluminium) te boren en frezen. Telkens weer met verbluffend resultaat. Kan materialen tot 400x300x36mm goed bewerken. Ze zeggen in de specificaties een grotere bewerkingsmaat, maar dan krijg je problemen met het inspannen van het werkstuk. Er zit geen vaccuumtafel bij.

De software die erbij zit leest niet direct DXF uit, maar wellicht dat iemand handig is om hier Mach3 o.i.d. aan te koppelen. De software werkt op HPGL formaat.

Uiteraard is - op afspraak - een demo te zien van de machine in Maastricht.

Enkele specificaties (gecopieerd van Bungard website):
The Bungard CCD/ATC is a high quality Computer Controlled Drilling machine with Automatic Tool Change (ATC). The CCD/2 differs from the CCD/MTC by a half sized working area (325 x 210mm) and an integrated control unit underneath the machine table.

The ATC as well as all other CCDs alows directly processing of Excellon / Sieb&Meyer drill data or HP/GL route data for producing pcbs (drilling, cut-out-routing, isolation milling) or routing/engraving plastics, aluminium and other metals.

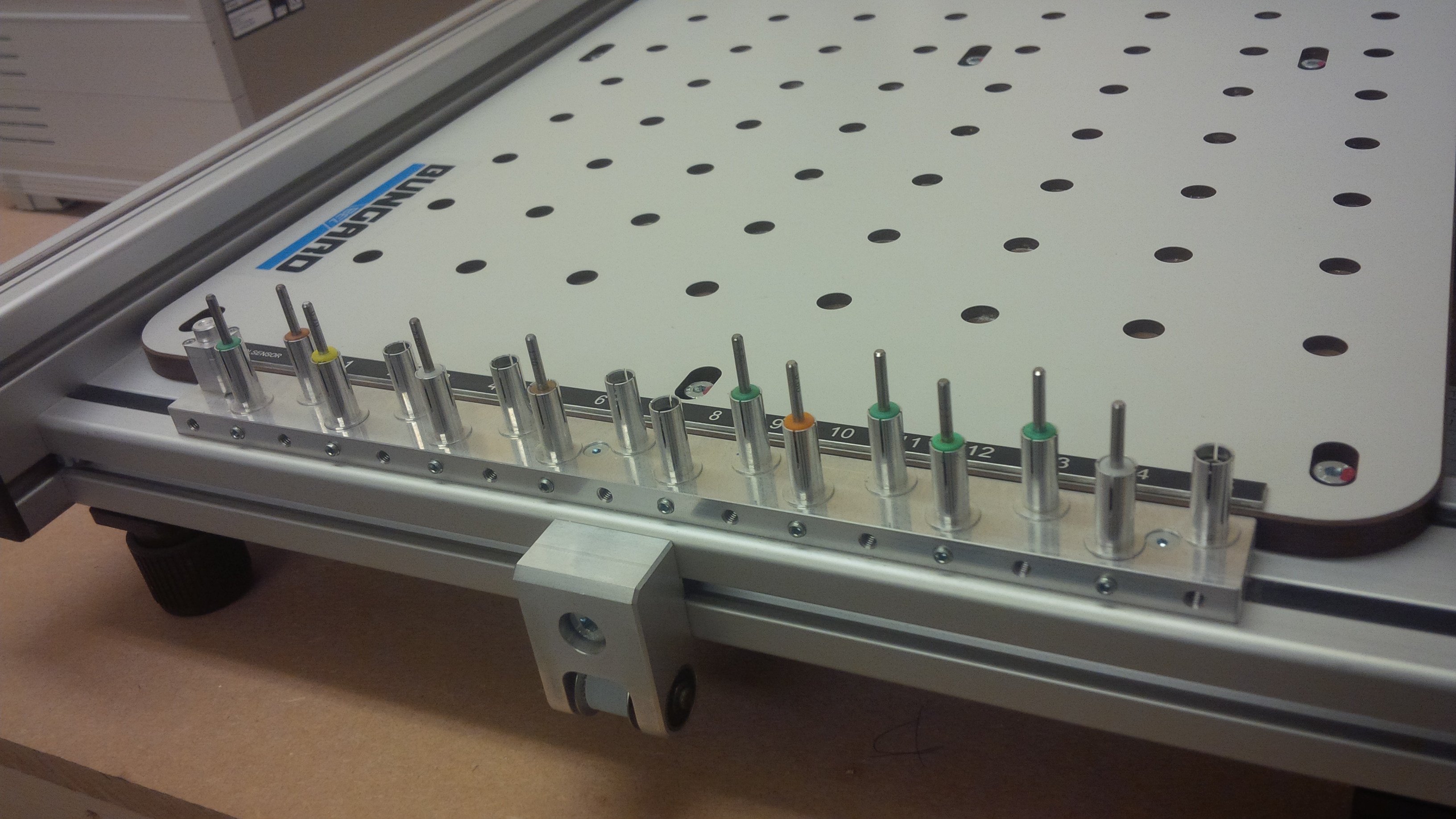

The CCD/ATC differs from the CCD/MTC by the automatic 15-slot tool changer. The work space is the same. Compared with the CCD/2 the ATC has a larger work space (325x495mm in contarst to 270x325mm with the CCD/2) and a separate control unit.

The ATC is ideal for big and more complex PCBs with many different drill sizes. 19 inch rack boards can also be processed.

Technical Data:
Power supply: 110-240 V, 50-60 Hz + vacuum cleaner (1500W)
Range of RPM: 30.000 – 63.000
Traveling speed: 1 – 9000 mm/min
Software resolution: 0,0001mm (0,1µm)
Mechanical resolution: step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 µm)
Tool diameter: 0.1mm – 3,175mm (recommended, bigger tool diameter possible)
Position accuracy: 20 ppm (0.002%) over the entire work space:
Maximum position speed per axis: 9000/mm/min (=150 mm/s)
Maximum working speed per axis:
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed

Drill speed: 5/s (= 18.000 holes/h= 300 holes/min)
Required Accessories: Computer
Board fixation:
span fixing, clamp fixing, reference pin system, stack processing possible
Option: vacuum fixation

CCD/ATC
Weight kg 35
Dimension mm 700x800x300
Work area mm 325x495x38
Tool change 16

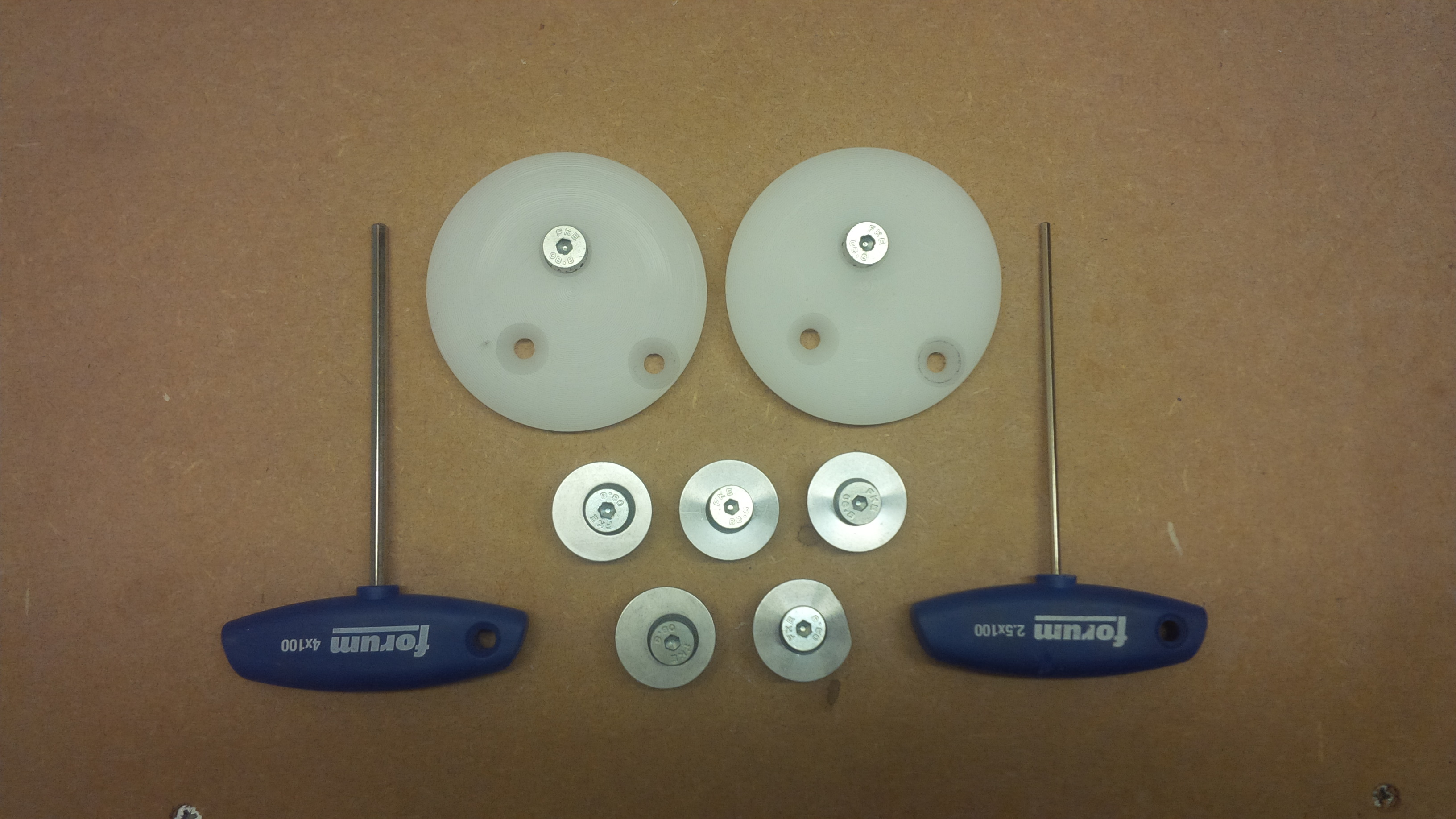

Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding

Groetjes, Raoul
