2000x3000mm laser
Binnen een 2 tal weken wil ik beginnen aan de bouw van een groot formaat laser, werkbereik 2000x3000 en 150W

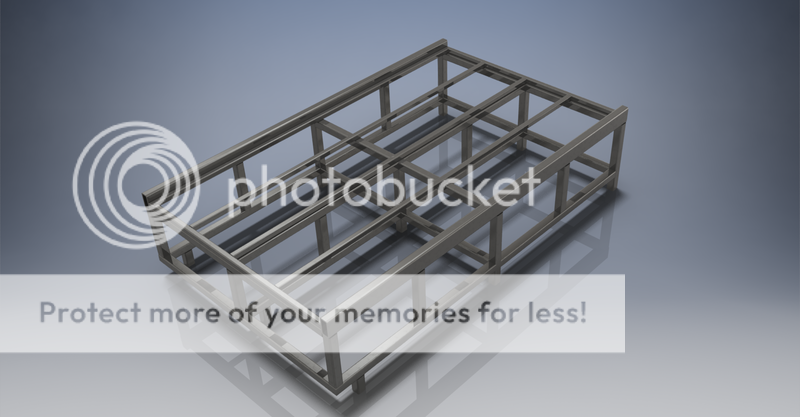

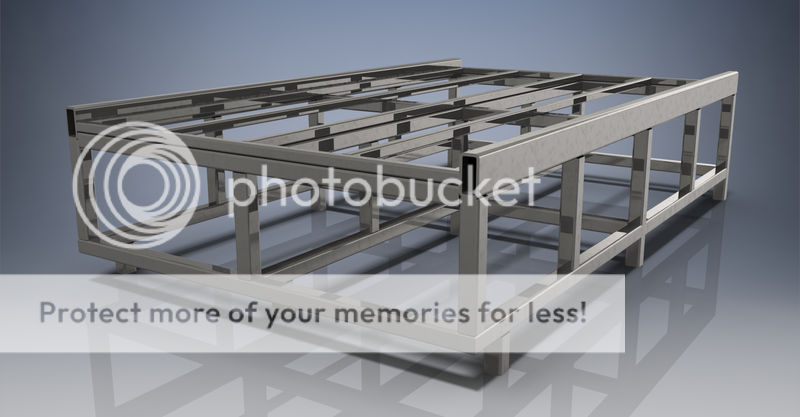

Ik ben een paar dagen geleden wat beginnen tekenen aan het frame.
Gebruikte kokers zijn hoofdzakelijk 80x80x8, 50x50x6 en 160x80x12
In de simulatie komt het gewicht van het frame uit op ongeveer 1100kg, hierbij komt dan nog een hoop plaatstaal en verwacht het totaal gewicht rond de 1500-1750kg
Zelf zat ik te denken aan Hiwin HG25R Profile Rail
https://www.damencnc.com/nl/componenten ... deways/242
Voor de aandrijving zat ik te denken aan een vaste riemen links en rechts.
Kogelomloop links en rechts gaat vrij duur worden denk ik. Ook stappen motors (open of closed loop) of servo motoren ben ik nog niet uit.
Opmerkingen, suggesties zijn altijd welkom
Ik ben een paar dagen geleden wat beginnen tekenen aan het frame.
Gebruikte kokers zijn hoofdzakelijk 80x80x8, 50x50x6 en 160x80x12
In de simulatie komt het gewicht van het frame uit op ongeveer 1100kg, hierbij komt dan nog een hoop plaatstaal en verwacht het totaal gewicht rond de 1500-1750kg
Zelf zat ik te denken aan Hiwin HG25R Profile Rail
https://www.damencnc.com/nl/componenten ... deways/242
Voor de aandrijving zat ik te denken aan een vaste riemen links en rechts.
Kogelomloop links en rechts gaat vrij duur worden denk ik. Ook stappen motors (open of closed loop) of servo motoren ben ik nog niet uit.
Opmerkingen, suggesties zijn altijd welkom
Re: 2000x3000mm laser
Tip, laat je frame uitsnijden met een buislaser. Bij 247TS gaat dat behoorlijk goedkoop, en dan heb je overal automatisch positiehulpjes aan zitten om het makkelijker in elkaar te lassen, dan wordt het een grote puzzel.
Waarschijnlijk ben je daar voor het materiaal en laseren evenveel kwijt als elders alleen het materiaal.
Waarschijnlijk ben je daar voor het materiaal en laseren evenveel kwijt als elders alleen het materiaal.
- Arie Kabaalstra
- Donateur
- Berichten: 13522
- Lid geworden op: 07 feb 2007 18:37
- Locatie: Bakhuuz'n
- Contacteer:
Re: 2000x3000mm laser
zou je geen tandheugels gebruiken?.// je krijgt anders wel vreselijk lange riemen.. klapperrrrrrrr
-
- Berichten: 746
- Lid geworden op: 18 nov 2009 16:43
- Locatie: Waanrode
Re: 2000x3000mm laser
Tandheugels heb ik ook aan zitten denken maar dat maakt de machine ook weer een heel stuk breder, en heb ook wat bang voor oneffenheden in het gesneden oppervlak als gevolg van de beweging van het tandwiel in de tandheugels. Maar misschien dat ik hier fout redeneer. Ik ben nu 2 keer in China geweest bij diverse laser "fabrikanten" en heb in geen enkele machine tandheugels zien gebruikt worden. Elke keer Of riemen, of kogelomlopen.Arie Kabaalstra schreef:zou je geen tandheugels gebruiken?.// je krijgt anders wel vreselijk lange riemen.. klapperrrrrrrr
Daar heb ik aan zitten denken, maar beperkt de vrijheid wat voor als ik tijdens het lassen ergens op stoot dat misschien toch anders kan of zou moeten.skillalot schreef:Tip, laat je frame uitsnijden met een buislaser. Bij 247TS gaat dat behoorlijk goedkoop, en dan heb je overal automatisch positiehulpjes aan zitten om het makkelijker in elkaar te lassen, dan wordt het een grote puzzel.
Waarschijnlijk ben je daar voor het materiaal en laseren evenveel kwijt als elders alleen het materiaal.
Dat ik daar voor zowel het materiaal als het laseren goedkoper uit ben twijfel ik aan, heb prijs opgevraagd bij een 3 tal "locale" ijzerhandels en van ééntje heb ik denk ik toch wel redelijk goede prijzen gekregen. Zal je anders een PB sturen aangezien je zelf al ervaring hebt met 247TS
Re: 2000x3000mm laser
Breder worden met tandheugel hoeft toch niet?
Je kunt de tandheugel zo boven op die koker bevestigen, met de tanden naar binnen gericht, en dan zet je de geleidingen daar weer bovenop. Als je schuine vertanding neemt ben je weer iets nauwkeuriger.
Ik zou persoonlijk altijd tandheugel nemen ipv riemen. Tandheugel gaat gewoon goed, alle snijmachines die we op werk bouwen hebben ook tandheugel.
Misschien is het een idee om het hele frame te laten nafrezen zodra je klaar bent, er zijn wel bedrijven die dat formaat aan kunnen, ik ken er wel een, maar dat is voor jou alleen niet in de buurt.
Je kunt de tandheugel zo boven op die koker bevestigen, met de tanden naar binnen gericht, en dan zet je de geleidingen daar weer bovenop. Als je schuine vertanding neemt ben je weer iets nauwkeuriger.
Ik zou persoonlijk altijd tandheugel nemen ipv riemen. Tandheugel gaat gewoon goed, alle snijmachines die we op werk bouwen hebben ook tandheugel.
Misschien is het een idee om het hele frame te laten nafrezen zodra je klaar bent, er zijn wel bedrijven die dat formaat aan kunnen, ik ken er wel een, maar dat is voor jou alleen niet in de buurt.
-
- Berichten: 746
- Lid geworden op: 18 nov 2009 16:43
- Locatie: Waanrode
Re: 2000x3000mm laser
Daar kan ik even niet volgen, de geleiding op de tandheugels?skillalot schreef:Breder worden met tandheugel hoeft toch niet?
Je kunt de tandheugel zo boven op die koker bevestigen, met de tanden naar binnen gericht, en dan zet je de geleidingen daar weer bovenop. Als je schuine vertanding neemt ben je weer iets nauwkeuriger.
Ik zou persoonlijk altijd tandheugel nemen ipv riemen. Tandheugel gaat gewoon goed, alle snijmachines die we op werk bouwen hebben ook tandheugel.
Misschien is het een idee om het hele frame te laten nafrezen zodra je klaar bent, er zijn wel bedrijven die dat formaat aan kunnen, ik ken er wel een, maar dat is voor jou alleen niet in de buurt.
Dat nafrezen ben ik aan het overwegen geweest, maar dat gaat waarschijnlijk flik wat duiten kosten en een lokaal bedrijf vinden dat deze afmetingen kan frezen gaat denk ik nog niet zo simpel zijn. totale afmetingen zoals op de render zijn 2300 x 3750mm die 3750 kan nog wel wat korter
Re: 2000x3000mm laser
Als je een grote aanhanger hebt en bereidt bent flink wat kilometers te rijden weet ik wel iemand die dat formaat aan kan, die kan tot 2.3m breed en 8m lang.

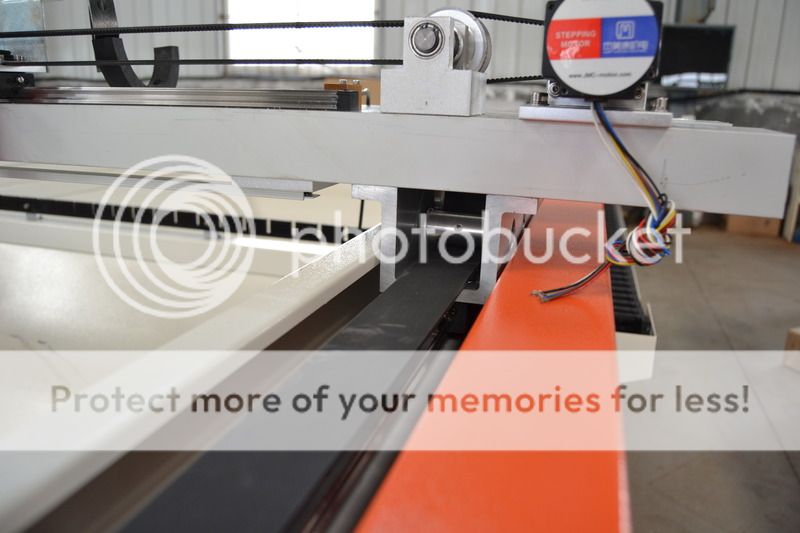

Zoals hier links op het plaatje, dit is dan toevallig een geintegreerd product, maar je kan natuurlijk altijd de tandheugel op de zijkant leggen en de geleidingen er boven op zetten.
Zoals hier links op het plaatje, dit is dan toevallig een geintegreerd product, maar je kan natuurlijk altijd de tandheugel op de zijkant leggen en de geleidingen er boven op zetten.
-
- Berichten: 746
- Lid geworden op: 18 nov 2009 16:43
- Locatie: Waanrode
Re: 2000x3000mm laser
Ik zal eens wat meer opzoek werk doen ivm tandheugel.

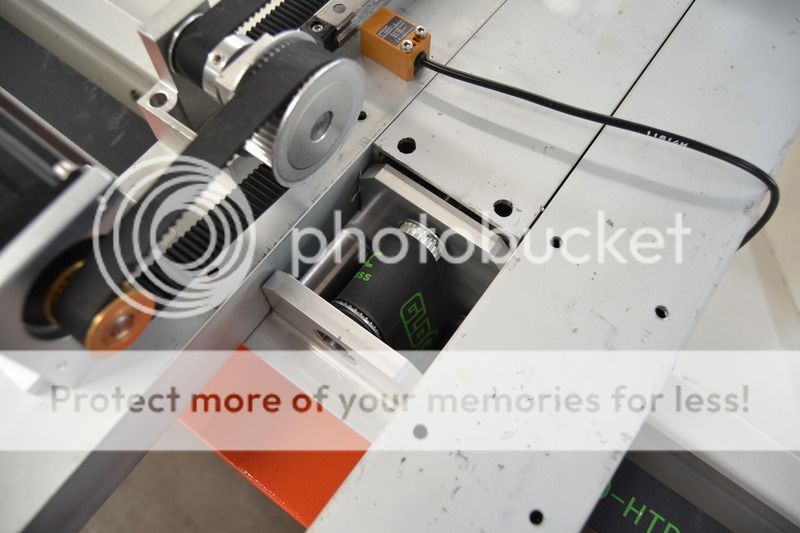

In was in het begin aan het denken aan volgende constructie voor de tandriemen:
40mm brede riem
In was in het begin aan het denken aan volgende constructie voor de tandriemen:
40mm brede riem
- audiomanics
- Donateur
- Berichten: 5273
- Lid geworden op: 28 feb 2007 09:31
- Locatie: Appelscha
- Contacteer:
Re: 2000x3000mm laser
Dat systeem met een vaste riem werkt prima en klappert ook niet. Tenminste als het vrije stuk dan in een andere tandriem ligt.. Dat zie in niet goed op die foto's.. Voordeel is ook dat je gewoon twee losse stukken kan gebruiken en die zijn in die lengte veel eenvoudiger te kopen dan een gesloten riem.
Ik gok dat je van plan bent om de buis in de brug te stoppen? Een straaltje over een meter of 5 transporteren divergeert nog best wel en dan heb je over je machine heen best veel verschil in resultaat.
Al met al wel een erg zware constructie voor een beetje licht...
Tenslotte beweegt een laser heel snel en er valt niet veel te transporteren dus je haalt je winst uit het verlagen van alle gewicht.. Hoe kleiner de rails hoe lichter het wordt.. Je laser wordt daar veel sneller en accurater van.
Mijn hele brug met rails, wagen, kop, spiegels, verlichting en kabelgeleider is ruim een meter maar weegt net iets meer dan een kilo.. de stappenmotor die er aanhangt is al zwaarder.... Ik haal dan ook het maximum dat er in de controller in te sleutelen valt: 2000mm/sec en 5G acceleratie op de kop en 2G op de brug. Dat heb ik nu wat gereduceerd want die snelheden heb je niets aan en 't bonkt zo...
Kees
Ik gok dat je van plan bent om de buis in de brug te stoppen? Een straaltje over een meter of 5 transporteren divergeert nog best wel en dan heb je over je machine heen best veel verschil in resultaat.
Al met al wel een erg zware constructie voor een beetje licht...
Tenslotte beweegt een laser heel snel en er valt niet veel te transporteren dus je haalt je winst uit het verlagen van alle gewicht.. Hoe kleiner de rails hoe lichter het wordt.. Je laser wordt daar veel sneller en accurater van.
Mijn hele brug met rails, wagen, kop, spiegels, verlichting en kabelgeleider is ruim een meter maar weegt net iets meer dan een kilo.. de stappenmotor die er aanhangt is al zwaarder.... Ik haal dan ook het maximum dat er in de controller in te sleutelen valt: 2000mm/sec en 5G acceleratie op de kop en 2G op de brug. Dat heb ik nu wat gereduceerd want die snelheden heb je niets aan en 't bonkt zo...
Kees
<klik>... euh..test... 123.... einde test... uit.<klik>
-
- Berichten: 746
- Lid geworden op: 18 nov 2009 16:43
- Locatie: Waanrode
Re: 2000x3000mm laser
De buis komt inderdaad in de brug. Het divergeren van de straal wilde ik wat onder controle proberen te houden door het gebruik van een beam expander en collimatoraudiomanics schreef:Dat systeem met een vaste riem werkt prima en klappert ook niet. Tenminste als het vrije stuk dan in een andere tandriem ligt.. Dat zie in niet goed op die foto's.. Voordeel is ook dat je gewoon twee losse stukken kan gebruiken en die zijn in die lengte veel eenvoudiger te kopen dan een gesloten riem.
Ik gok dat je van plan bent om de buis in de brug te stoppen? Een straaltje over een meter of 5 transporteren divergeert nog best wel en dan heb je over je machine heen best veel verschil in resultaat.
Al met al wel een erg zware constructie voor een beetje licht...
Tenslotte beweegt een laser heel snel en er valt niet veel te transporteren dus je haalt je winst uit het verlagen van alle gewicht.. Hoe kleiner de rails hoe lichter het wordt.. Je laser wordt daar veel sneller en accurater van.
Mijn hele brug met rails, wagen, kop, spiegels, verlichting en kabelgeleider is ruim een meter maar weegt net iets meer dan een kilo.. de stappenmotor die er aanhangt is al zwaarder.... Ik haal dan ook het maximum dat er in de controller in te sleutelen valt: 2000mm/sec en 5G acceleratie op de kop en 2G op de brug. Dat heb ik nu wat gereduceerd want die snelheden heb je niets aan en 't bonkt zo...
De brug zelf ben ik van plan te maken uit alu niet uit staal, 2000mm/s is leuk maar onnodig bij een laser van 150W die wordt toch enkel gebruikt om te snijden en niet om te graveren. Ok, voor het positioneren kan het soms handig zijn.
De reden dat ik het frame zo zwaar uitvoer is omdat ik het dan later eventueel voor iets anders kan gebruiken. en zoals je zegt als ik hoge snelheden wil halen dat het niet meteen 5cm opschuift bij een plotse stilstand.
Re: 2000x3000mm laser
Dit wordt vaak een "Omega"-riem aandrijving genoemd.( beschrijving van de vorm waar de riem door heen loopt)stekkestim schreef:I
In was in het begin aan het denken aan volgende constructie voor de tandriemen:
Dat werkt idd best wel goed, zeker als je er voor kiest een tandriem te nemen welke verstevigt is met inwendige staalkabeltjes ( verkleint de rek fors ).
Re: 2000x3000mm laser
Beter tandheugel, zonder rek...
Re: 2000x3000mm laser
tandheugel - niets mis mee :
http://cnczone.nl/viewtopic.php?f=33&t=10593
http://cnczone.nl/viewtopic.php?f=33&t=10593
handig aanhalen (citeren, quoten) : https://cnczone.nl/viewtopic.php?f=37&t=12599
-
- Berichten: 746
- Lid geworden op: 18 nov 2009 16:43
- Locatie: Waanrode
Re: 2000x3000mm laser
Ik ben toch nog niet geheel overtuigd van tandheugel voor het snijden van plexiglas +10mm
Als iemand mij een voorbeeld kan laten zien van een stuk plexiglas met mooie zijkanten gesneden op een (laser) machine met tandheugel wil ik het overwegen, maar tot zolang blijf ik toch bij bovenstaande constructie met een tandriem.
Ik wil niemand tegen de schenen schoppen of zeggen dat tandheugel slecht is, maar ik heb in dit geval meer vertrouwen in tandriem omdat ik hier al wat meer ervaring mee heb.
Als iemand mij een voorbeeld kan laten zien van een stuk plexiglas met mooie zijkanten gesneden op een (laser) machine met tandheugel wil ik het overwegen, maar tot zolang blijf ik toch bij bovenstaande constructie met een tandriem.
Ik wil niemand tegen de schenen schoppen of zeggen dat tandheugel slecht is, maar ik heb in dit geval meer vertrouwen in tandriem omdat ik hier al wat meer ervaring mee heb.
